Tout ce dont vous devez savoir sur les méthodes d’arpentage par drone

Les drones se révèlent être de puissants outils commerciaux, offrant simultanément aux utilisateurs des gains d’efficacité et de sécurité. L’industrie de l’arpentage et de la cartographie ne fait pas exception.

Grâce à leur capacité à capturer les données ci-dessus, les drones ont été intégrés avec succès dans des flux de travaux d’arpentage afin d’effectuer des levés topographiques, de la photogrammétrie, de la cartographie 3D, des levés topographiques, etc.

Que vous soyez un arpenteur expérimenté cherchant à étoffer votre boîte à outils ou un passionné de drones qui souhaite connaître davantage de façons d’utiliser leur drone, ou si vous êtes simplement intéressé par cette superbe application de drones, nous avons mis au point un article pour vous aider à apprendre tout ce dont vous avez besoin de savoir pour commencer à analyser les drones.

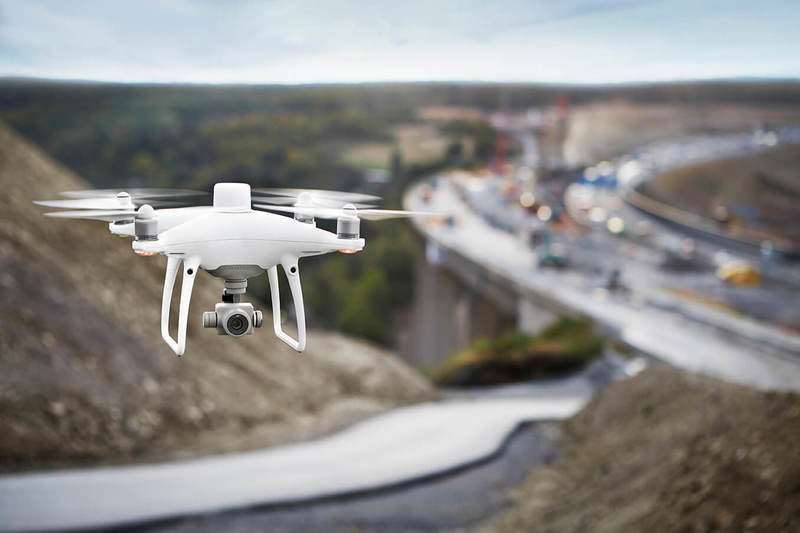

Phantom 4 RTK un drone d'observation aérienne

Qu’est-ce que l’arpentage par drone ?

La topographie est la science précise de la détermination des positions et des distances entre les points dans les espaces 2D et 3D.

Les enquêtes fournissent des informations cruciales qui permettent de prendre des décisions en connaissance de cause, allant de la planification de chantier de construction à la conception et à la maintenance des infrastructures, en passant par les limites des propriétés cadastrales, etc.

Une enquête par drone est simplement une enquête réalisée à partir de frais généraux avec un drone.

photogrammetrie par drone

Pourquoi l’utilisation de drones pour l’arpentage est-elle supérieure aux méthodes traditionnelles ?

Les véhicules aériens sans pilote, ou UAV, excellent à acquérir rapidement des données à partir de points de vue inaccessibles à l’homme.

Lorsqu’ils arpentent des terrains difficiles, les drones ne rendent plus nécessaire aux opérateurs humains d’accéder physiquement et de mesurer des points situés dans des zones dangereuses ou difficiles à atteindre.

De plus, alors que les méthodes de sondage traditionnelles nécessitent des mesures, une préparation et une planification minutieuses, les drones peuvent capturer des données comparables dans des délais considérablement plus courts. Par exemple, STRABAG, une entreprise de construction autrichienne de premier plan, estime que les drones leur permettent de mener des enquêtes avec un temps de préparation du BPC réduit de 75%. Cliquez ici pour en savoir plus sur les gains d’efficacité de STRABAG.

En résumé, la surveillance par drones produit des résultats de qualité rapidement, de manière rentable et en toute sécurité.



Quels types de produits livrables pouvez-vous obtenir avec la surveillance par drones?

En fonction de votre choix de capteurs de données et de logiciels d’enquête, l’enquête par drones peut produire divers livrables avec des cas d’utilisation dans de nombreux secteurs.

Le logiciel de topographie peut assembler des centaines ou des milliers de photos numériques capturées par votre drone et produire des cartes 2D Orthomosaic de haute qualité.

Orthomosaique 2D

Un grand nombre de photos numériques de votre site d’arpentage peuvent être compilées dans une carte 3D orthomosaïque et peuvent fournir des données topographiques exploitables

Orthomosaique 3D

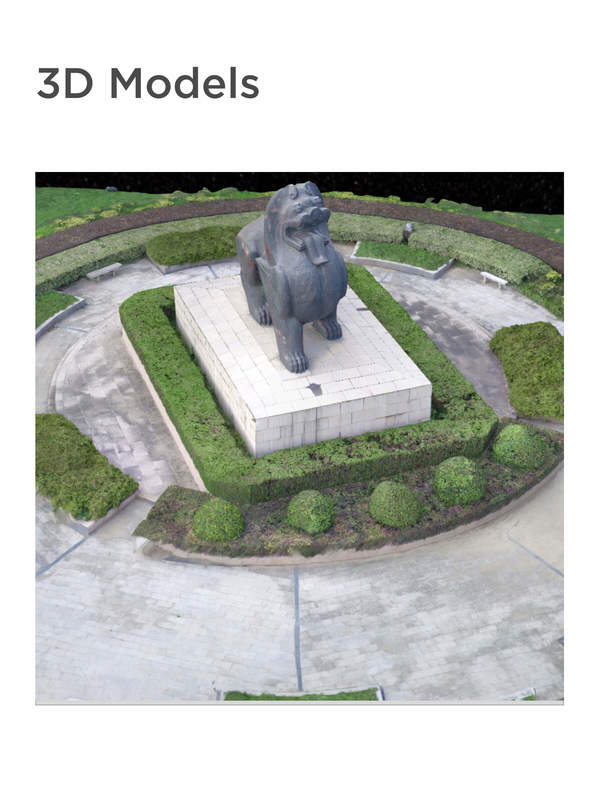

Générez des modèles 3D de cibles sur votre site d’arpentage pour une comparaison rapide avec le BIM

Modèle 3D

Enquête avec une caméra thermique et identifier rapidement les cibles avec des signatures de chaleur anormales

Carte thermique

Equipez votre drone avec une caméra LiDAR pour produire un nuage de points haute densité

nuage de point LIDAR

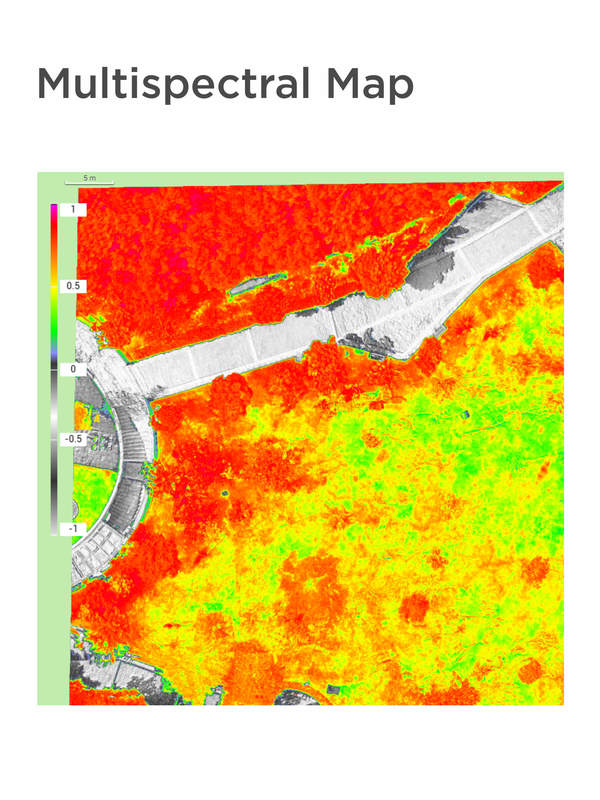

Capturez des données multispectrales au-delà du spectre de la lumière visible pour donner un aperçu de l’agriculture et de la gestion des cultures.

carte multispectrale

Drones et BIM

Dans la construction et la gestion de projets, la surveillance par drones peut fournir des données critiques qui vont de pair avec la modélisation des informations du bâtiment (BIM).

À chaque étape du processus de construction, les modèles photogrammétriques ou laser 3D haute résolution capturés par des drones peuvent être superposés et comparés à des objets BIM prédéfinis. Cela permet d’identifier les divergences entre plans et réalité.

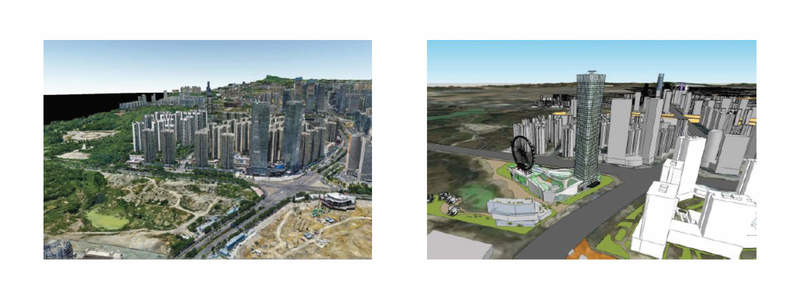

Superposition de modèles BIM sur une carte 3D orthomosaïque

BIM modèle 3D

Une détection précoce de ces problèmes peut réduire les erreurs de construction, les omissions et les reprises, et cette supervision du projet a fait des drones un élément essentiel de la construction moderne.

Quelle est la précision des enquêtes sur les drones ?

Avant d’adopter des drones dans leurs flux de travail, de nombreux géomètres s’interrogent sur la précision des levés aériens. Quel degré de précision les techniques de sondage par drones peuvent-elles atteindre?

Les solutions d’arpentage de drones peuvent produire des enquêtes avec différents degrés de précision, en fonction des exigences du projet.

Dans une étude indépendante menée par DroneDeploy, le DJI Phantom 4 RTK a atteint une précision verticale relative de 2 cm et une précision horizontale relative de 1,20 cm.

Pour certaines applications, telles que le contrôle de la croissance des cultures ou de la construction, une précision relative élevée suffit. Il existe des drones dotés de capacités cinématiques en temps réel (RTK) et cinématiques de post-traitement (PPK) pour d’autres tâches nécessitant également une précision absolue élevée. Associé à quelques GCP, il est possible d’obtenir une précision au niveau de l’enquête.

Les solutions de drones de DJI

Avec tous les avantages apportés par les drones et les nombreuses options disponibles pour les drones géodésiques, la question est de savoir quel est le meilleur drone pour l’arpentage.

La réponse réside finalement avec vos priorités. Les exigences de précision des sondages, les capteurs de données et les coûts doivent tous être pris en compte. Voir ci-dessous pour plus de détails sur les meilleures solutions de levé et de cartographie pour drones.
