» » » DJI X-PORT : intégration de capteur accélérée

DJI X-PORT : intégration de capteur accélérée

DJI a dévoilé la nacelle X-Port : une solution révolutionnaire d’intégration rapide de la charge utile au drone qui permettra de réduire de moitié le temps de développement et d’apporter de nouveaux capteurs et caméras créatifs au secteur des entreprises.

Cette nacelle universelle peut être rapidement intégrée à des capteurs de données tiers personnalisés, tels que des caméras multispectrales, des capteurs LiDAR, etc...

Les nacelles sont par nature difficiles à créer, à concevoir et à tester. C'est pourquoi le DJI X-Port fournit les outils nécessaires pour permettre aux producteurs de matériel de drones de contourner rapidement les étapes coûteuses et difficiles du développement de la charge utile.

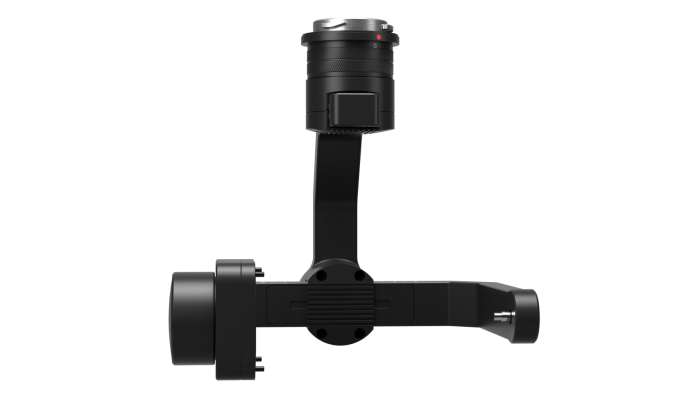

DJI X-port
DJI X-port
DJI X-port

Lors de la conférence AirWorks 2019, Jan Gasparic, Directeur des partenariats stratégiques de DJI, a déclaré que le DJI X-Port allait réduire le temps de développement de la charge utile de 60%, ajoutant: "Il s’agit d’un gimbal unique pour les programmes Payload SDK. Je suis très enthousiasmé par les opportunités que cela représente pour l'éco-système."

Le X-Port est une nacelle standard doté d’une interface de débogage, d’API de communication intégrées et de DJI SkyPort pour simplifier le cycle de développement.

Actuellement, X-Port est compatible avec les drones DJI Matrice 200 Series V2. La série DJI Matrice 200 V1 sera adaptée ultérieurement.

La sortie du X-Port constitue une avancée majeure pour l’industrie des drones d’entreprise, ouvrant d’énormes possibilités pour l’intégration de la charge utile tierce afin d’améliorer les missions UAS dans divers secteurs. Le fait qu'il réduise considérablement le temps de développement est la cerise sur le gâteau.

Comment accéder à DJI X-Port?

DJI X-Port est spécialement conçu pour les développeurs qui souhaitent construire leurs propres capteurs et les monter sur des plates-formes de drones DJI.

X-Port fait partie du kit de développement logiciel Payload (PSDK). Pour vous inscrire, cliquez sur le lien ici, puis téléchargez le package de développement après avoir subi le processus d'audit DJI.

En termes de coût, le soi-disant mode de développement ne nécessite pas de redevance de licence PSDK. Cependant, lorsque vous passez vos charges utiles du mode développement au mode production, vous devez payer les frais de licence du kit de développement PSDK, qui s'élèvent à 5 000 dollars. Ces frais ne comprennent que le coût de la licence du kit de développement PSDK.

Alors, quelle est la différence entre le développement et le mode de production ?

Mode de développement: Nombre de liaisons X-Port <10.
Mode de production: Nombre de liaisons X-Port> = 10.

Une autorisation du kit de développement PSDK est requise lors du passage du mode développement au mode production.

Pour ce faire, vous devez envoyer la copie numérisée de la licence commerciale de votre entreprise et des informations sur le projet de votre société à dev@dji.com pour en faire la demande. Après avoir payé les frais d’autorisation PSDK, vous passerez du mode développement au mode production.

Mise à jour vers SkyPort 2.0

Le DJI X-Port comporte non seulement une interface de débogage, mais aussi DJI SkyPort, un adaptateur standard qui sécurise et intègre une charge utile sur le drone, facilitant les communications entre ces deux systèmes.

La mise à jour de SkyPort fait partie de la version X-Port.

Cette mise à jour vers la version 2.0 active la compatibilité X-Port, ainsi que l’UX SDK Open Source, le mode MSDK LDM, la prise en charge de la mise à niveau du micrologiciel et OSDK 3.9. Le matériel mis à jour avec SkyPort 2.0 permet également des vitesses de transmission de données plus rapides pour les charges utiles.

DJI Payload SDK est un SDK intermédiaire qui permet aux fabricants tiers de développer des charges utiles spécifiques à une application pouvant être intégrées de manière transparente aux plates-formes de vol DJI, ce qui contribue à amener l'activité vers de nouveaux marchés.

Le développement de Payload SDK a été un succès majeur pour le secteur et, depuis sa sortie en 2015, plus de 6,2 millions d'activations du SDK mobile ont été activées.

À ce jour, plus de 60 000 développeurs enregistrés ont travaillé sur les SDK DJI et DJI a 110 charges utiles en développement sur le SDK Payload - 22 d'entre elles sont déjà en production de masse.

DJI indique que ces chiffres montrent le nombre d'applications tierces développées sur Mobile SDK et Onboard SDK, ainsi que le nombre de solutions tierces construites, installées et intégrées aux produits DJI.

Des entreprises de premier plan apportent de nouvelles solutions au secteur utilisant le kit de développement Payload SDK, notamment SlantRange et Sentera. Récemment, le projecteur Wingsland Z15 Gimbal et le détecteur de fuites de méthane au laser basé sur les UAV UIL U10 d’AILF Instruments ont été accueillis dans la famille de kits de développement logiciel DJI Payload SDK.

U10 dji detecteur de methane AILF INSTRUMENTS
projecteur LED Wingsland Z15 pour dji matrice 200

Questions fréquentes

X-Port a-t-il des exigences spécifiques en termes de taille et de poids ?

Le poids de la charge ne doit pas dépasser 450 g. La largeur horizontale ne doit pas dépasser 100 mm. Le point central de l'axe de montage est le centre de la sphère et la surface sphérique d'un diamètre de 140 mm est utilisée. La moitié arrière de la charge utile ne dépasse pas la surface sphérique.

Quelle est la tension fournie par X-Port ?

X-Port fournit une tension de 13,6V ou 17V. Les développeurs doivent demander une puissance de sortie élevée via l'interface GPIO et API.

Quelle est la gamme d'angle mécanique X-Port et d'angle contrôlable ?

X-Port a trois axes.

Gamme d'angle mécanique
Lacet: -320, +320
Roulis: -90, +60
Pitch: -135, +45

Plage d'angle contrôlable
Lacet: -320, +320
Pitch: -120, +30

L'axe Roll est incontrôlable et toujours de niveau.

X-Port a-t-il des exigences spécifiques concernant la température de l'environnement de travail ?

X-Port ne peut fonctionner que dans des conditions comprises entre -20 ° C et 50 ° C.

Est-ce que X-Port est compatible avec Mobile SDK ?

X-Port est compatible avec MSDK 4.11 beta et les versions ultérieures.

L'interface X-Port est-elle compatible avec SkyPort ?

X-Port adopte l'interface de SkyPort 2.0, qui est compatible avec l'interface SkyPort2.0.

X-Port prend-il en charge la fonction de suivi de la nacelle ?

Oui.

Le X-Port est-il compatible avec tous les ports nacelles du DJI M200 Series V2 ?

Non. X-Port prend en charge le port droit ou le port supérieur des drones DJI M200 Series V2. Si vous montez X-Port sur le port de gauche, vous devez également monter une charge DJI sur le port de droite ou le port supérieur.

Est-ce que je reçois la certification de DJI lorsque je commence la production en série ?

DJI n'est pas responsable de votre charge utile, même si celle-ci est développée sur la base du DJI Payload SDK. DJI ne contactera que les développeurs qui possèdent de bonnes réactions du marché et une excellente capacité de développement pour les problèmes de certification de l’autorisation de marque en tant que promotion commerciale.
