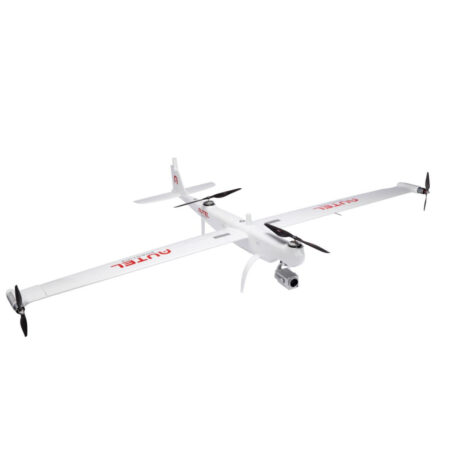

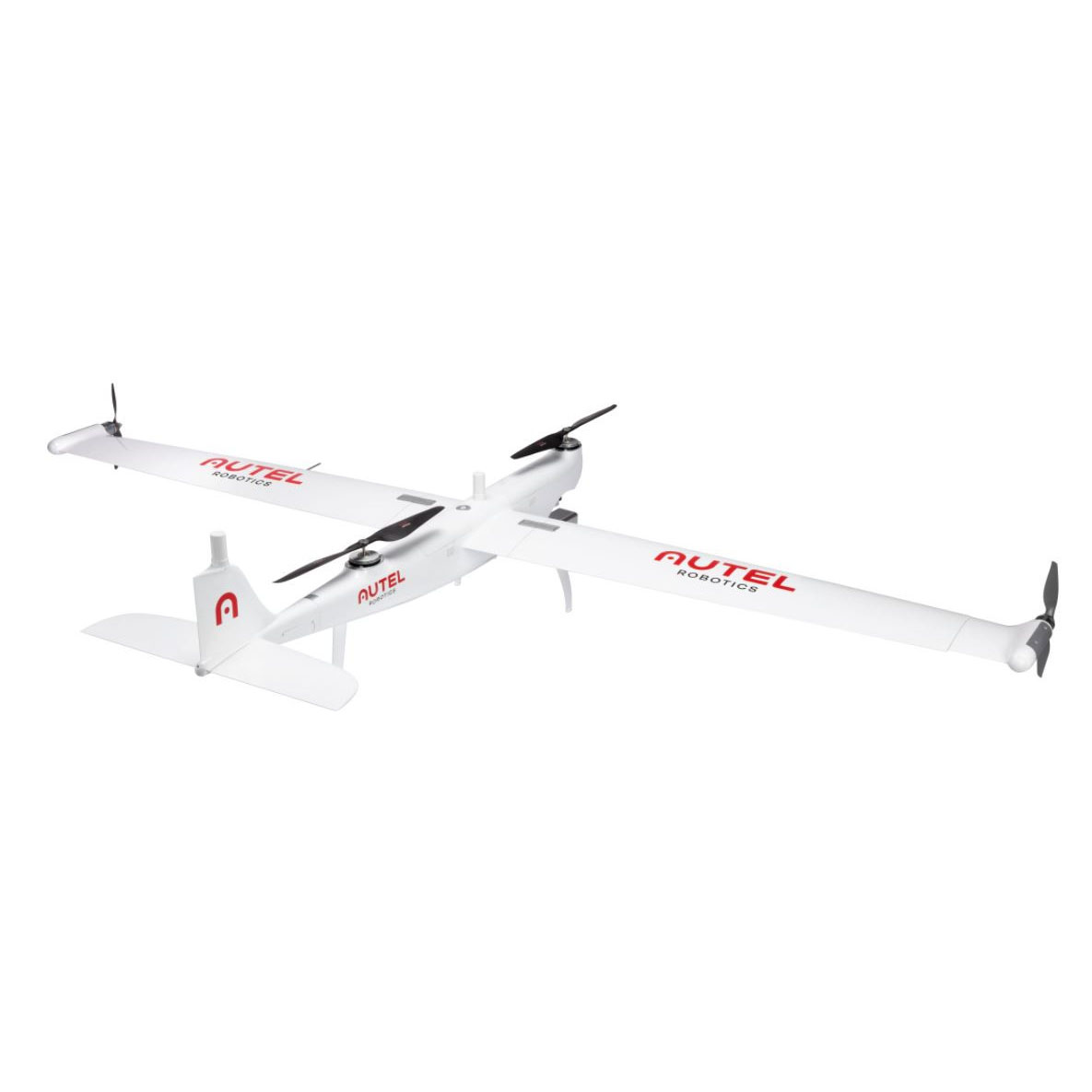

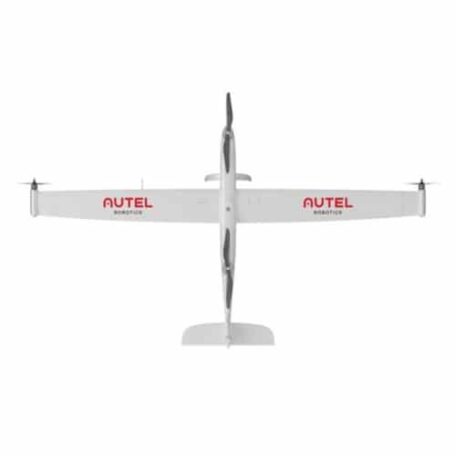

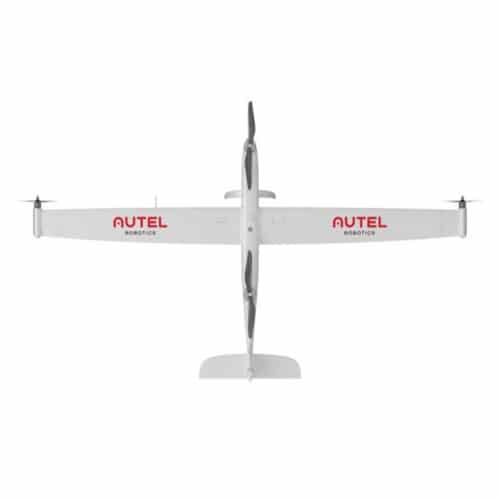

Autel Robotics DRAGONFISH

Doté d’une endurance allant jusqu’à 3 heures et d’une transmission vidéo de 30 km, le DRAGONFISH est un VTOL à la pointe de la technologie. Il possède de puissantes capacités de tracking et une multitude d’options de charge utile.

FLYING EYE est revendeur exclusif du DRAGONFISH pour la France. Nous possédons une unité de démonstration avec triple capteur pour effectuer des démonstrations en vol (sur demande).

Description

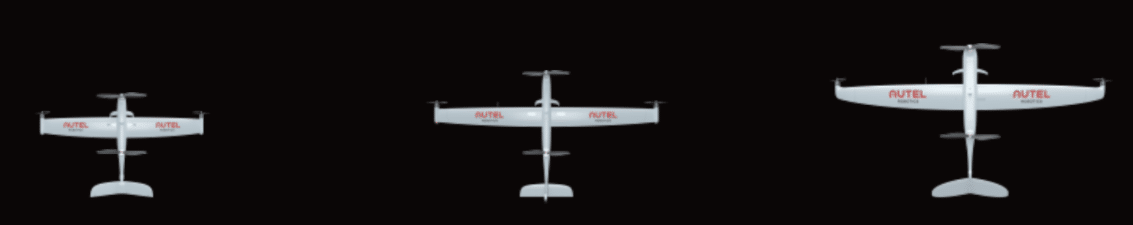

3 versions pour plus d'endurance avec charge utile

La série Dragonfish comprend trois modèles : le Dragonfish Lite, le Dragonfish Standard et le Dragonfish Pro. Avec un temps de vol de 75 minutes, 120 minutes et 180 minutes respectivement tout en transportant une charge utile, chaque modèle peut grandement améliorer l'efficacité du travail.

Grande Endurance

Zoom optique 4K

La conception du rotor d’inclinaison de DRAGONFISH est unique. Elle permet un fonctionnement simple et une performance maximisée.

Sans pièces mobiles compliquées, le DRAGONFISH est donc modulaire, étanche, intelligent et fiable.

Son autonomie de 120 minutes (charges utiles comprises) augmente d'autant plus ses performances lors des missions et le propulse considérablement en avance par rapport à ses concurrents.

Intelligence et Autonomie

Le DRAGONFISH dispose d’une variété de fonctions automatisée qui rationalise et simplifie les tâches lors des missions.

Ces algorithmes avancés sont une couche supplémentaire de cohérence et de simplicité pour le flux de travail de l'utilisateur.



Décollage et atterrissage à un bouton

Suivi rapide par intelligence artificielle

Point d'intérêts

Planification avancée de la mission

Système de Charge Utile Interchangeable

Le DRAGONFISH est livré avec une variété d'options pour les charges utiles rapidement modifiables. Ils permettent de répondre aux différents besoins et offrent une grande évolutivité et polyvalence.

Autel DG-Z2

Zoom optique 4K 20x

Caméra grand angle de 12 m de pixels

Stabilisation de nacelle à 3 axes

Compatible avec Dragonfish Lite/Standard/Pro

Autel DG-T3

Zoom optique 4K 20x

Caméra grand angle de 12 m de pixels

Caméra infrarouge 640×512

Stabilisation de nacelle à 3 axes

Compatible avec Dragonfish Lite/Standard/Pro

Autel DG-T3H

Caméra grand angle de 12 m de pixels

Caméra infrarouge 1080×1024

Capteur de portée laser

Stabilisation de nacelle à 3 axes

Compatible avec Dragonfish Lite/Standard/Pro

Autel DG-M1

Caméra grand angle de 12 m de pixels
6 capteurs multi spectraux
Stabilisation de nacelle à 3 axes
Compatible avec Dragonfish Lite/Standard/Pro

Autel DG-L20T

Zoom optique 4K 20x

Caméra grand angle de 12 m de pixels

Caméra infrarouge 640×512

Capteur de portée laser

Stabilisation de nacelle à 3 axes

Compatible avec Dragonfish Standard/Pro

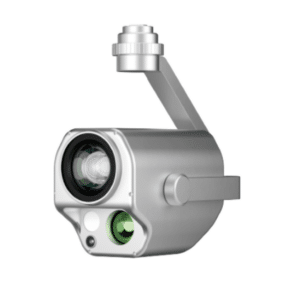

Autel DG- L50T

Caméra zoom optique 4K 50x

Caméra grand angle de 12 m de pixels

Caméra infrarouge 1280×1024

Capteur de portée laser

Stabilisation de nacelle à 3 axes

Compatible avec Dragonfish Pro

Applications

La plate-forme DRAGONFISH et ses options modulaires procurent la flexibilité nécessaire pour exceller dans différentes applications.



Sécurité publique

Prévention et lutte contre les incendies

Energie

Gestion du trafic

Surveillance et sécurité côtière

Agriculture

Module RTK

Pour une redondance supplémentaire, le DRAGONFISH est équipé de 2 modules RTK prenant en charge les 4 constellations de satellites.

En associant ces modules à la station de base GNSS, le DRAGONFISH profite d'une précision centimétrique, de métadonnées précises et d'une résistance aux perturbations magnétiques.

Les 2 modules RTK améliorent considérablement la qualité de métadonnées d'images pour la photogrammétrie ainsi que la précision et la sécurité du vol.

Solutions Logicielles Professionnelles

Autel Voyager

Autel Voyager est spécialement conçu pour des applications spécifiques en industrie.

C'est un logiciel qui fournit une planification avancée des missions, un suivi intelligent, un suivi de l'historique des vols et d'autres fonctionnalités autonomes.

Simple à utiliser mais incroyablement puissant, Autel Voyager est la solution unique pour chaque mission.



Station de contrôle au sol ultra-lumineuse 9,7" 1000nits

L'écran tactile TFT-LCD est doté d'une haute résolution (2048 * 1536). Il a 9,7 pouces, il est ultra-lumineux (1000 nits) et il assure une visibilité et une praticité maximale dans toutes les situations.

La station de contrôle au sol Autel résiste à l'eau et à la poussière.

La nouvelle conception d'antenne d'Autel Robotics permet à la transmission vidéo d'atteindre jusqu'à 30 km.

Le contrôleur de station au sol Autel Robotics a une autonomie de batterie allant jusqu'à 4,5 heures et peut être utilisé indéfiniment avec une source d'alimentation à distance.

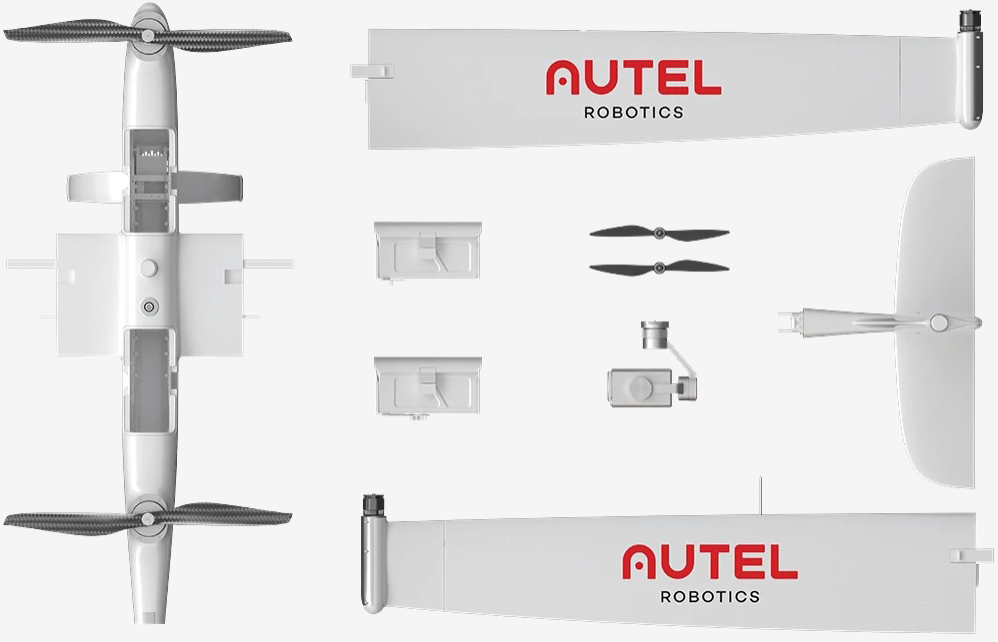

Compact et Portable

Le DRAGONFISH peut être facilement démonté et s'adapte aux coffres arrière de toutes les voitures.

Le système peut être assemblé sans outils et est prêt à voler en même pas 5 minutes.

Le montage et la réparation du DRAGONFISH est facile. Le système est prêt à décoller au bout de 5 secondes après le démarrage. Hélices à démontage rapide.

Autel Robotics DRAGONFISH

Informations complémentaires

CHOIX DU PRODUIT

Dragonfish Lite, Dragonfish Standard, Dragonfish Pro

Marque

Autel Robotics

Fondée en 2014, Autel Robotics a pour mission de développer les technologies aériennes sans pilote afin de répondre et devancer les attentes des utilisateurs de drones. Leur premier produit a été le X-Star en 2015. Le développement du drone EVO II en 2020 marque une nouvelle ère pour Autel Robotics. Flying Eye est revendeur exclusif du drone VTOL Dragonfish en France.

Vidéo

Paramètres techniques de la série Dragonfish

Dragonfish Lite Dragonfish Standard Dragonfish Pro
Dimensions (L*W*H) 965*1600*350 mm 1290*2300*460 mm 1650*3040*460 mm
Poids (avec deux batteries, sans gimbal) 4.5 kg 7.5 kg 14.5 kg
Poids de la batterie unique 0.75 kg 1.3 kg 3.6 kg
Charges utiles supportées Z2, T3, T3H, M1 Z2, T3, T3H, L20T, M1 Z2, T3, T3H, L20T, M1, L50T
Poids max. au décollage 5.5 kg 9 kg 17 kg
Fréquence de fonctionnement 902-928 MHz;
2.4000-2.4835 GHz;
5.725-5.755 GHz
902-928 MHz;
2.4000-2.4835 GHz;
5.725-5.755 GHz
902-928 MHz;
2.4000-2.4835 GHz;
5.725-5.755 GHz
EIRP (Puissance rayonnée équivalente) 900MHz
FCC:< 30 dBm;
2.4 GHz
FCC:< 30 dBm
SRRC/CE/MIC:< 20 dBm;
5.8 GHz
SRRC/FCC:< 22 dBm
CE: < 14 dBm
900MHz
FCC:< 30 dBm;
2.4 GHz
FCC:< 30 dBm
SRRC/CE/MIC:< 20 dBm;
5.8 GHz
SRRC/FCC:< 22 dBm
CE: < 14 dBm
900MHz
FCC:< 30 dBm;
2.4 GHz
FCC:< 30 dBm
SRRC/CE/MIC:< 20 dBm;
5.8 GHz
SRRC/FCC:< 22 dBm
CE: < 14 dBm
Précision du vol stationnaire (mode P avec GPS) Verticale :
±0,1 m (système de vision activé)
±0,5 m (GPS activé)
±0,1 m (RTK activé)
Horizontale :
±0,3 m (système de vision activé)
±1,5 m (GPS activé)
±0,1 m (RTK activé)
Verticale :
±0,1 m (système de vision activé)
±0,5 m (GPS activé)
±0,1 m (RTK activé)
Horizontale :
±0,3 m (système de vision activé)
±1,5 m (GPS activé)
±0,1 m (RTK activé)
Verticale :
±0,1 m (système de vision activé)
±0,5 m (GPS activé)
±0,1 m (RTK activé)
Horizontale :
±0,3 m (système de vision activé)
±1,5 m (GPS activé)
±0,1 m (RTK activé)
Précision du positionnement RTK Quand le RTK est activé et fixé:
Multi-rotor:
1 cm+1 ppm(Horizontal)
1,5 cm + 1 ppm(Vertical)
Aile fixe:
3 cm+1 ppm(Horizontal)
3 cm + 1 ppm(Vertical)
Quand le RTK est activé et fixé:
Multi-rotor:
1 cm+1 ppm(Horizontal)
1,5 cm + 1 ppm(Vertical)
Aile fixe:
3 cm+1 ppm(Horizontal)
3 cm + 1 ppm(Vertical)
Quand le RTK est activé et fixé:
Multi-rotor:
1 cm+1 ppm(Horizontal)
1,5 cm + 1 ppm(Vertical)
Aile fixe:
3 cm+1 ppm(Horizontal)
3 cm + 1 ppm(Vertical)
Vélocité angulaire max. Pitch : 180°/s
Lacet : 60°/s
Pitch : 180°/s
Lacet : 60°/s
Pitch : 180°/s
Lacet : 60°/s
Angle d'inclinaison max. 20° 20° 20°
Angle d'enroulement max. 35° 35° 35°
Vitesse d'ascension max. Mode de vol vertical:4 m/s
Mode de vol à voilure fixe:5 m/s
Mode de vol vertical:4 m/s
Mode de vol à voilure fixe:5 m/s
Mode de vol vertical:4 m/s
Mode de vol à voilure fixe:5 m/s
Vitesse de descente max. (verticale) Mode de vol vertical:3 m/s
Mode aile fixe:5 m/s
Mode de vol vertical:3 m/s
Mode aile fixe:5 m/s
Mode de vol vertical:3 m/s
Mode aile fixe:5 m/s
Vitesse de vol max. 30 m/s 31 m/s 32 m/s
Vitesse de vol 0m/s~17m/s(Multi-rotor)
17m/s~30m/s(Aile fixe)
0m/s~17m/s(Multi-rotor)
17m/s~30m/s(Aile fixe)
0m/s~17m/s(Multi-rotor)
17m/s~30m/s(Aile fixe)
Plafond de service au-dessus du niveau de la mer 4000 m 6000 m 6000 m
Résistance au vent max. Mode de vol fixe:15 m/s
Mode de vol vertical:12 m/s
Mode de vol fixe:15 m/s
Mode de vol vertical:12 m/s
Mode de vol fixe:15 m/s
Mode de vol vertical:12 m/s
Temps de vol max. 75 min 120 min 180 min
Charge utile max. 1.0 kg 1.5 kg 2.5 kg
Configurations de gimbal prises en charge Démontage rapide Démontage rapide Démontage rapide
Indice de protection contre les intrusions IP43 IP43 IP43
GNSS GPS+GLONASS+BeiDou+Galileo GPS+GLONASS+BeiDou+Galileo GPS+GLONASS+BeiDou+Galileo
Température de fonctionnement De -20°C à ~ 50°C De -20°C à ~ 50°C De -20°C à ~ 50°C
Énergie de la batterie unique 174 Wh 277.2 Wh 822.36 Wh
Temps de charge d'une seule batterie 120 min 120 min 120 min
Température de stockage de la batterie recommandée De 22°C à ~ 28°C De 22°C à ~ 28°C De 22°C à ~ 28°C
Température de charge de la batterie De 15℃ à ~ 40℃ De 15℃ à ~ 40℃ De 15℃ à ~ 40℃
Température de fonctionnement de la batterie De -20℃ à ~ 40℃ De -20℃ à ~ 40℃ De -20℃ à ~ 40℃



Poste de commande au sol

Transmission vidéo Fréquence de fonctionnement:
902-928 MHz;
2,4-2,4835 GHz
Distance d'émission maximale (sans obstruction, sans interférence):
FCC:10 km
CE / MIC:5 km
SRRC:5 km
Transmission de données Fréquence de fonctionnement:
5.725 - 5.755 GHz
Wi-Fi Protocole:
Wi-Fi Direct ;
Sans fil ;
Affichage ;
802.11a/g/n/ac ;
Wi-Fi avec 2×2 MIMOFréquence de fonctionnement:
2,400 - 2,4835 GHz
5.150 - 5.250GHz
5.650 - 5.755GHz
5.725 - 5.850 GHz
Batterie Type : Li-Po
Capacité : 8200mAh
Tension : 11,4 V
Type:Li-Po
Energie:93 Wh
Temps de charge:120 min
Temps de fonctionnement ~3 heures (luminosité maximale)
~4,5 heures (demi-luminosité)
Capacité de stockage ROM 256GB + extensible (TF)
Port de sortie vidéo Port HDMI
Courant / Tension d'alimentation (port USB-A) 5V / 500mA
Plage de températures de fonctionnement De -20℃ à ~ 40℃
Température de charge De 0℃ à ~ 45℃
Température de stockage < 1 mois : -4° à 140° F (-20° à 60° C)
1 à 3 mois : -20° à 45° C (-4° à 113° F)
3-12 mois : -20° à 30° C (-4° à 86° F)
GNSS GPS+GLONASS+Galileo
Dimensions 319×233×74 mm(antennes pliées)
319×398×74 mm(antennes dépliées)
Poids 1987g



Station de base

Récepteur GNSS Fréquence de réception des satellites (réception simultanée) :
GPS:L1,L2,L5
BeiDou:B1,B2,B3
GLONASS:F1,F2
Galileo:E1,E5A,E5BPrécision du positionnement:
Point unique
Horizontal : 1,5 m (RMS)
Verticale : 3,0 m (RMS)
RTK
Horizontal : 1 cm+1 ppm (RMS)
Verticale : 1,5 cm+ 1 ppm (RMS)
1 ppm : Pour chaque augmentation de 1 km de la distance, la précision sera inférieure de 1 mm. Par exemple, la précision horizontale est de 1,1 cm lorsque l'extrémité de réception est à 1 km de la station de base.Taux de mise à jour du positionnement:1Hz,2 Hz,5 Hz,10 Hz et 20HzDémarrage à froid:< 40s
Démarrage à chaud:< 10s
Récupération:< 1s
Fiabilité de l'initialisation:> 99,9%.
Format de transmission des données différentielles:RTCM 2.X/3.X
Communication Transmission de données:Image, Wi-Fi
Transmission d'images Fréquence de fonctionnement:2,4000-2,4835 GHz;902-928 MHz
PIRE (puissance rayonnée équivalente):
902-928 MHz
FCC:< 30 dBm
2,400-2,4835 GHz
FCC:< 30 dBm
SRRC/CE/MIC:< 20 dBm
Wi-Fi Operating frequency:5.125-5.25GHz;5.650-5.755GHz;5.725-5.850GHz

EIRP (Puissance rayonnée équivalente)
5.125-5.25GHz
FCC/SRRC:< 26dBm
5.650-5.755GHz
MIC:< 20 dBm
5.725-5.850GHz
SRRC/FCC:< 26 dBm;CE: < 14 dBm
SRRC/CE/MIC:< 20 dBm

Distance de communication:
Station mobile et avion : 30 km (FCC)
Station mobile et télécommande : 200 m (FCC)
(Sans obstruction et sans interférence, lorsque la station mobile est utilisée comme station de base et que la distance entre l'antenne de la station mobile et le bas du trépied est de 2 m ; et lorsque la différence de hauteur entre la télécommande et la station mobile est inférieure à 10 m, et lorsque la télécommande est à 1,2 m du sol).

Caractéristiques électriques Consommation électrique:7.5 W
Alimentation:5 ~ 20V DC(supports USB PD protocole de charge)
Batterie:
Type : batterie lithium-ion polymère
Capacité : 4950 mAh
Énergie : 57,1 WH
Propriétés physiques Taille (corps de la station de base + tige d'extension):193 mm×177 mm×73 mm
Poids:1275g
Étanchéité à la poussière et à l'eau:IP64
Température de fonctionnement:-20℃ ~ 50℃
