Workswell WIRIS 2nd Gen – Caméra Thermique Drone

Description







Nouvelles fonctionnalités de la WIRIS 2nd Gen

Workswell WIRIS 2nd gen est actuellement au sommet de l’art de la caméra thermique. C’est un système compact qui combine image thermique et digitale (spectre visible) avec la possibilité d’enregistrer des données radiométriques via HDMI. Elle a été conçue spécialement pour un usage commercial d’aéronefs télé-pilotés car : elle est légère (400g), précise dans ses mesures de température (+/-2°),  livrée avec des applications sophistiquées,  enregistre des données GPS en continu, et bien entendu compatible avec les logiciels d’analyse de la marque (ThermoFormat / CorePlayer)

Deux versions sont disponibles : 640 x 512 px et 336 x 256 pixels. Elles disposent à peu de choses près des mêmes fonctionnalités hormis leurs définitions. Par conséquent, la 640 a aussi un léger avantage avec son zoom numérique X14 en comparaison avec la version 360 qui n’agrandit que X11 son image.



La second génération de caméra Workswell dénommée “WIRIS 2nd Gen” est disponible depuis la fin de l’année 2016. En dehors de sa plage de température améliorée et étendue jusqu’à 1500°C (grâce à un filtre haute température), cette nouvelle version apporte les fonctions suivantes :

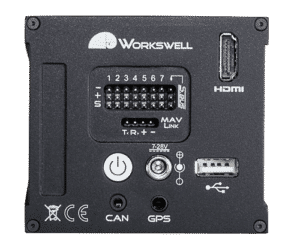

  • Sbus
  • CAN bus
  • A GPS 10Hz avec un connecteur Jack
  • Un nouveau format TIFF pour le stockage des images
  • Contrôle des Equipement via TCP/IP
  • Une sortie digitale pour le pilote automatique et la synchronisation GPS
  • Un source stabilisée intégrée pour le récepteur RC
  • 4 ouvertures pour une installation plus simple sur une nacelle





wiris-workswell





La seconde génération de la WIRIS est un produit révolutionnaire dans sa catégorie ; principalement parce qu’elle peut être contrôlée en direct via un émetteur RC standard sur drone.

Avec un seul bouton seulement, il est donc possible de capturer des images et d’enregistrer des données radiométriques complètes (photo et vidéo aussi). Plus loin encore, il est aussi possible de modifier les paramètres des températures, paramètres de mesures comme l’émissivité et températures reflétées apparentes, créer des alarmes de température. C’est pour toutes ces raisons que la Wiris 2nd Gen est une caméra thermique unique.

A l’opposé de la Wiris Mini qui se veut un modèle compact, il vous sera plus difficile d’intégrer cette caméra sur un drone. La compatibilité n’est pas aussi étendu bien que ses capacités nettement supérieur justifie son utilité et crédibilité pour une utilisation professionnelle. La précision du capteur thermique est supérieur de +/-1°c sur la Wiris 2nd Gen.







Objectifs interchangeable (gamme d’objectifs)

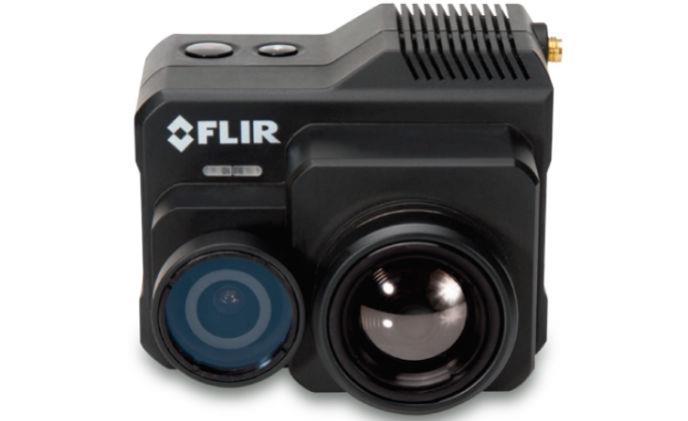

La particularité de la marque WIRIS comparé à ses concurrents, c’est que son objectif est interchangeable. Une prouesse que les autres caméras comme la FLIR DUO PRO ne sont pas capables de réaliser.



Le panel d’objectif disponibles est plutôt complet pour une utilisation commerciale et professionnelle thermique.



Résolution 640 x 512 pixels Champ de vision Résolution spatiale Taille de pixel
9 mm  FOV 69° X 56° 1.889 mrad à 1 m 1.9 cm à 10 m
13 mm  FOV 45° X 37° 1.308 mrad à 1 m 1.3 cm à 10 m
19 mm  FOV 32° X 26° 0.895 mrad à 1 m 0.9 cm à 10 m
35 mm  FOV 18° X 14° 0.486 mrad à 1 m 0.5 cm à 10 m
Résolution 336 x 256 pixels Champ de vision Résolution spatiale Taille de pixel
6.8 mm  FOV 45° X 27° 1.889 mrad à 1 m 1.9 cm à 10 m
9 mm  FOV 35° X 27° 1.308 mrad à 1 m 1.3 cm à 10 m
13 mm  FOV 25° x 19° 0.895 mrad à 1 m 0.9 cm à 10 m
19 mm  FOV 17° x 13° 0.486 mrad à 1 m 0.5 cm à 10 m



Applications et technologie embarquée

workswell coreplayer



Ce qui est tout aussi surprenant venant d’un appareil si petit, c’est la précision de ses mesures, qui réussissent à détecter des valeurs à +/- 2°C.  Tout comme la Workswell Wiris première génération, la qualité de fabrication de la seconde du nom fait qu’elle est considérée comme la plus précise des caméras thermiques pour drones. Pour cette raison, ces caméras thermiques sont adaptées à des applications exigeantes comme l‘inspection industrielle, l’agriculture de précision, diagnostics thermiques, etc…

 application-wiris-2nd-gen



Les images finales peuvent être stockées sous différents formats : Radio-metric JPEG, Radio-metric Tiff, JPEG (sur le spectre visible pour la caméra digitale)

Dans le cas d’une connexion GPS, les coordonnées sont sauvegardées individuellement pour chaque image.



Logiciels

Les images capturées sont exploitables au travers des logiciels de la marque – Workswell CorePlayer et Workswell Thermo



L’application Worksweel CorePlayer peut être utilisée pour analyser les photos et créer des rapports précis même en orthophotographie. Quant au logiciel Workswell ThermoFormat, il peut être employé pour l’édition de masse et l’exportation d’images (par exemple pour créer des modèles 3D)



Des versions d’essai sont téléchargeables sur le site constructeur au lien suivant :



WORKSWELL COREPLAYER

WOKRSWELL THERMOFORMAT

Nacelles et drones compatibles

Wiris-2nd-M600-DJI



D’un point de vue technique la Workswell WIRIS 2nd gen peut s’adapter sur n’importe quel drone avec une nacelle et une radiocommande programmable. Etant donné la différence de taille et de poids il sera néanmoins plus difficile de l’intégrer qu’une WIRIS Mini.

Son poids presque imbattable dans la catégorie devrait orienter cette version vers les utilisateurs professionnels de drone de catégorie D (aéronefs d’une masse inférieur à 2kg charge comprise pour des travaux aériens). Cependant il est toujours possible d’en faire l’usage sur un drone plus volumineux en complément thermique.

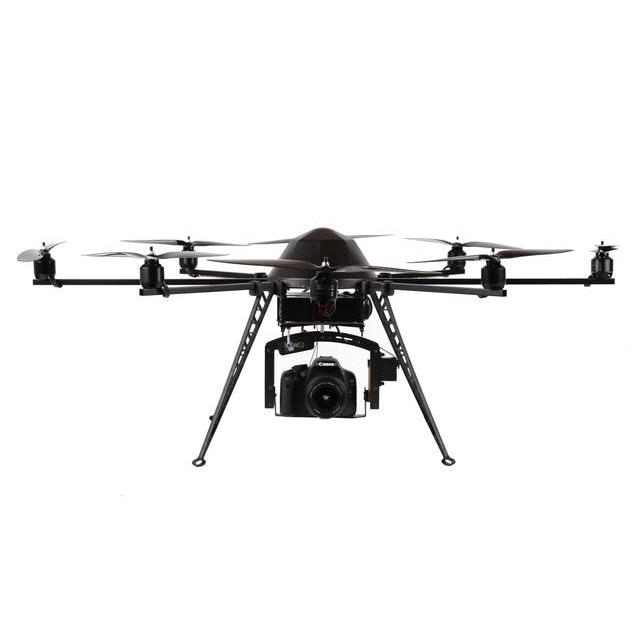

Voici une liste non exhaustive des modèles de drones qui pourraient supporter cette caméra :M600, S900 , Inspector X4, Quadcopter, Hexacopter, Octocopter

Additional information

Weight 1 kg
Dimensions 30 × 25 × 23 cm
Choisissez votre modèle

Wiris 2nd gen 336, Wiris 2n gen 640

Product Video

Résolution  640 x512 ou 336 x 256 pixels
Echelle de température  -25°C à +150°C / -40°C à +550°C / +1 500°C sur demande
Sensibilité de température 50mK (0.05°C)
30mk (0.03°C) on request
Précision  ± 2% or ± 2°C (In high temperature range 0°C to +550°C)
Poids  7.5 – 13.5 μm
Mémoire externe  USB Flash disk
Mémoire interne  32 GB
Calibration  Oui
Sbus  Oui
CAN bus  Oui
Zoom numérique  1-14x continu (version 640) 1-11x (version 336)
Caméra numérique  Oui 1600 x 1200 px



1 x Workswell wiris-2n-gen-workswellWIRIS 2nd gen

  • 1 x objectif au choix pour la caméra thermique (voir la liste dans la description)
  • 1 x Certificat de calibration
  • 1 x USB flash disk 32GB
  • 1 x Cable HDMI
  • Cables Servo PWM
  • 1 x Cable d'alimentation
  • 1 x Valise de transport solide
